TRA-S34
Thermometer ohne Schutzrohr
Produkteigenschaften
• Temperaturbereich von -200…+600 °C
• Verschiedene Köpfe verfügbar, bis IP67
• Optionaler Kopftransmitter
• Austauschbarer, gefederter mineralisolierter
Widerstandsthermometer-Einsatz
• Werkstoff der Einsatzummantelung: Edelstahl
• Geeignet für die gebräuchlichsten Schutzrohre
Applikationen
Zum Einschrauben in ein Schutzrohr. Nach DIN-Norm..
Technische Daten
| Anschlusskopf | |
| Varianten | BA, BGK, BUZ-H |
| Kabelverschraubung/ -führung mit Gewinde |
M20 x 1,5 mm |
| Sensorelement | |
| Messwertaufnehmer | 1x Pt100, gewickelt |
| Schaltungsart | 3-Leiter |
| Toleranzklasse | Klasse A gem. IEC 60751 |
| Einsatzausführung | Austauschbarer, gefederter, mineralisolierter Messeinsatz |
| Anschlussart | Keramik-Klemmsockel oder Temperaturtransmitter |
| Maße und Werkstoffe | |
| Schutzrohranschluss | M18x1.5 oder G1/2 |
| Durchmesser | Ø6 mm |
| Werkstoff | Edelstahl |
| Eintauchlänge | 105, 140, 165, 200, 255, 260, 405 mm |
| Halsrohr | |
| Standardlänge |
165 mm |
Dokumente
Produkt
| Bestellnummer | Eintauchlänge | Durchmesser | Schutzrohranschluss | Anschlusskopf | Artikel-Nr. |
| 4003730901 | 105 mm | Ø6 mm | M18 | BA | auf Anfrage |
| 4003730908 | 105 mm | Ø6 mm | M18 | BGK | auf Anfrage |
| 4003730915 | 105 mm | Ø6 mm | M18 | BUZ-H | auf Anfrage |
| 4003730905 | 140 mm | Ø6 mm | M18 | BA | VTS205124000046110000000000 |
| 4003730912 | 140 mm | Ø6 mm | M18 | BGK | VTS205424000046110000000000 |
| 4003730919 | 140 mm | Ø6 mm | M18 | BUZ-H | VTS205524000046110000000000 |
| 4003730902 | 165 mm | Ø6 mm | M18 | BA | auf Anfrage |
| 4003730909 | 165 mm | Ø6 mm | M18 | BGK | auf Anfrage |
| 4003730916 | 165 mm | Ø6 mm | M18 | BUZ-H | auf Anfrage |
| 4003730906 | 200 mm | Ø6 mm | M18 | BA | VTS205124000066110000000000 |
| 4003730913 | 200 mm | Ø6 mm | M18 | BGK | VTS205424000066110000000000 |
| 4003730920 | 200 mm | Ø6 mm | M18 | BUZ-H | VTS205524000066110000000000 |
| 4003730903 | 255 mm | Ø6 mm | M18 | BA | auf Anfrage |
| 4003730910 | 255 mm | Ø6 mm | M18 | BGK | auf Anfrage |
| 4003730917 | 255 mm | Ø6 mm | M18 | BUZ-H | auf Anfrage |
| 4003730907 | 260 mm | Ø6 mm | M18 | BA | VTS205124000086110000000000 |
| 4003730914 | 260 mm | Ø6 mm | M18 | BGK | VTS205424000086110000000000 |
| 4003730921 | 260 mm | Ø6 mm | M18 | BUZ-H | VTS205524000086110000000000 |
| 4003730904 | 405 mm | Ø6 mm | M18 | BA | auf Anfrage |
| 4003730911 | 405 mm | Ø6 mm | M18 | BGK | auf Anfrage |
| 4003730918 | 405 mm | Ø6 mm | M18 | BUZ-H | auf Anfrage |
| 4003730922 | 105 mm | Ø6 mm | G1/2 | BA | auf Anfrage |
| 4003730926 | 105 mm | Ø6 mm | G1/2 | BGK | auf Anfrage |
| 4003730930 | 105 mm | Ø6 mm | G1/2 | BUZ-H | auf Anfrage |
| 4003730923 | 165 mm | Ø6 mm | G1/2 | BA | auf Anfrage |
| 4003730927 | 165 mm | Ø6 mm | G1/2 | BGK | auf Anfrage |
| 4003730931 | 165 mm | Ø6 mm | G1/2 | BUZ-H | auf Anfrage |
| 4003730924 | 255 mm | Ø6 mm | G1/2 | BA | auf Anfrage |
| 4003730928 | 255 mm | Ø6 mm | G1/2 | BGK | auf Anfrage |
| 4003730932 | 255 mm | Ø6 mm | G1/2 | BUZ-H | auf Anfrage |
| 4003730925 | 405 mm | Ø6 mm | G1/2 | BA | auf Anfrage |
| 4003730929 | 405 mm | Ø6 mm | G1/2 | BGK | auf Anfrage |
| 4003730933 | 405 mm | Ø6 mm | G1/2 | BUZ-H | auf Anfrage |
Zubehör

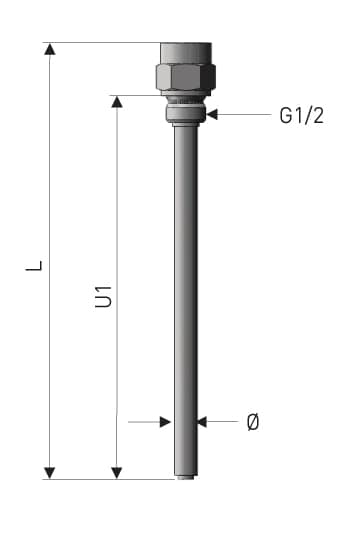

Geschweißte gerade Schutzrohre zum Einschweißen,
Form 5
| Bestellnummer | Eintauchlänge(U1) | DurchmesserØ | Werkstoff | Schutzrohrlänge(L) | Schutzrohranschluss | ArtikelNr. |
| 4003587509 | 82 mm | Ø9 mm | 1.4571 | 110 mm | M18 x1.5 | auf Anfrage |
| 4003587510 | 142 mm | Ø9 mm | 1.4571 | 170 mm | M18 x1.5 | auf Anfrage |
| 4003587511 | 232 mm | Ø9 mm | 1.4571 | 260 mm | M18 x1.5 | auf Anfrage |
| 4003587512 | 382 mm | Ø9 mm | 1.4571 | 410 mm | M18 x1.5 | auf Anfrage |
| 4003587505 | 82 mm | Ø10 mm | 1.4404 | 110 mm | M18 x1.5 | auf Anfrage |
| 4003587506 | 142 mm | Ø10 mm | 1.4404 | 170 mm | M18 x1.5 | auf Anfrage |
| 4003587507 | 232 mm | Ø10 mm | 1.4404 | 260 mm | M18 x1.5 | auf Anfrage |
| 4003587508 | 382 mm | Ø10 mm | 1.4404 | 410 mm | M18 x1.5 | auf Anfrage |
| 4003587501 | 82 mm | Ø12 mm | 1.4571 | 110 mm | G1/2 | auf Anfrage |
| 4003587502 | 142 mm | Ø12 mm | 1.4571 | 170 mm | G1/2 | auf Anfrage |
| 4003587503 | 232 mm | Ø12 mm | 1.4571 | 260 mm | G1/2 | auf Anfrage |
| 4003587504 | 382 mm | Ø12 mm | 1.4571 | 410 mm | G1/2 | auf Anfrage |

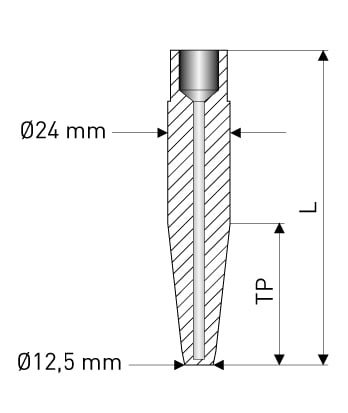

Schutzrohr aus Vollmaterial mit verjüngter Spitze,
Form 4
| Bestellnummer | Typ | Eintauchlänge (L) | verjüngte Spitze(TP) | Werkstoff | Schutzrohranschluss | Artikel-Nr. |
| 4003705001 | D1 | 140 mm | 65 mm | 1.4404 | M18 x1.5 | 68FIK10005 |
| 4003705002 | D1 | 140 mm | 65 mm | 1.4571 | M18 x1.5 | 40001090201 |
| 4003705003 | D2 | 200 mm | 125 mm | 1.4404 | M18 x1.5 | 68FIK20005 |
| 4003705004 | D2 | 200 mm | 125mm | 1.4571 | M18 x1.5 | 40001090202 |
| 4003705005 | D4 | 200 mm | 65 mm | 1.4404 | M18 x1.5 | 68FIK40005 |
| 4003705006 | D4 | 200 mm | 65 mm | 1.4571 | M18 x1.5 | 40001090203 |
| 4003705007 | D5 | 260 mm | 125 mm | 1.4404 | M18 x1.5 | 68FIK50005 |
| 4003705008 | D5 | 260 mm | 125 mm | 1.4571 | M18 x1.5 | 40001090204 |
Einschweißmuffen für Schutzrohr mit
verjüngter Spitze
| Bestell-Nr. | Länge | Innen / Außendurchmesser | Werkstoff | Artikel-Nr. |
| 4003704701 | 50 mm | 24 mm / 48 mm | 1.4404 | 68SVS20005 |
| 4003704702 | 50 mm | 24 mm / 48 mm | 1.4571 | 4000110401 |
