TRA-S12
Einschraubthermometer, mehrteilig, geschweißtes Schutzrohr, Form 2G
Produkteigenschaften
• Temperaturbereich von -200…+600 °C
• Verschiedene Köpfe verfügbar, bis IP67
• Optionaler Kopftransmitter
• Austauschbarer, gefederter mineralisolierter
Widerstandsthermometer-Einsatz
• Werkstoff des Schutzrohres 1.4404 oder 1.4571
• Standardlängen
Applikationen
Für Temperaturmessungen von Gasen und Flüssigkeiten in Rohren
oder Tanks mit mäßigem Druck und mäßiger Durchflussrate. Zur
Montage durch direktes Einschrauben in den Prozess oder über eine
Einschweißmuffe.
Technische Daten
| Anschlusskopf | |
| Varianten | BA, BGK, BUZ-H |
| Kabelverschraubung/ -führung mit Gewinde |
M20 x 1,5 mm |
| Sensorelement | |
| Messwertaufnehmer | 1x Pt100, gewickelt |
| Schaltungsart | 3-Leiter |
| Toleranzklasse | Klasse A gem. IEC 60751 |
| Einsatzausführung | Austauschbarer, gefederter, mineralisolierter Messeinsatz |
| Anschlussart | Keramik-Klemmsockel oder Temperaturtransmitter |

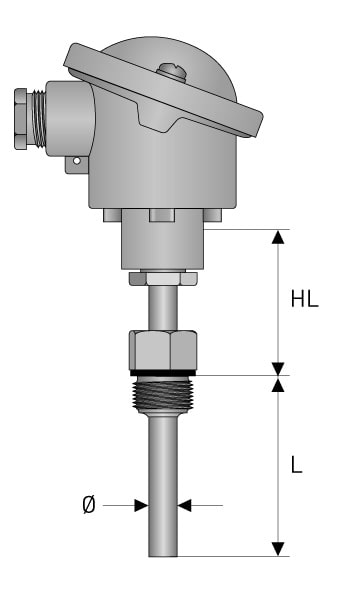

| Schutzrohr | |
| Prozessanschluss | G 1/2 |
| Durchmesser | Ø9 oder Ø10 mm |
| Werkstoff | 1.4571/316Ti oder 1.4404/316L |
| Standardlängelänge | 100, 160, 250, 400 mm |
| Halsrohr | |
| Eintauchlänge | 145 mm |
Dokumente
Produkt
| Bestellnummer | Eintauchlänge | Durchmesser | Werkstoff | Anschlusskopf | Artikel-Nr. |
| 4003728201 | 100 mm | Ø10 mm | 1.4404 | BA | VTS1030124321023100000000000 |
| 4003728202 | 100 mm | Ø10 mm | 1.4404 | BGK | VTS1030424321023100000000000 |
| 4003728203 | 100 mm | Ø10 mm | 1.4404 | BUZ-H | VTS1030524321023100000000000 |
| 4003728213 | 100 mm | Ø9 mm | 1.4571 | BA | VTS1030124111023100000000000 |
| 4003728214 | 100 mm | Ø9 mm | 1.4571 | BGK | VTS1030424111023100000000000 |
| 4003728215 | 100 mm | Ø9 mm | 1.4571 | BUZ-H | VTS1030524111023100000000000 |
| 4003728204 | 160 mm | Ø10 mm | 1.4404 | BA | VTS1030124321043100000000000 |
| 4003728205 | 160 mm | Ø10 mm | 1.4404 | BGK | VTS1030424321043100000000000 |
| 4003728206 | 160 mm | Ø10 mm | 1.4404 | BUZ-H | VTS1030524321043100000000000 |
| 4003728216 | 160 mm | Ø9 mm | 1.4571 | BA | VTS1030124111043100000000000 |
| 4003728217 | 160 mm | Ø9 mm | 1.4571 | BGK | VTS1030424111043100000000000 |
| 4003728218 | 160 mm | Ø9 mm | 1.4571 | BUZ-H | VTS1030524111043100000000000 |
| 4003728207 | 250 mm | Ø10 mm | 1.4404 | BA | VTS1030124321073100000000000 |
| 4003728208 | 250 mm | Ø10 mm | 1.4404 | BGK | VTS1030424321073100000000000 |
| 4003728209 | 250 mm | Ø10 mm | 1.4404 | BUZ-H | VTS1030524321073100000000000 |
| 4003728219 | 250 mm | Ø9 mm | 1.4571 | BA | VTS1030124111073100000000000 |
| 4003728220 | 250 mm | Ø9 mm | 1.4571 | BGK | VTS1030424111073100000000000 |
| 4003728221 | 250 mm | Ø9 mm | 1.4571 | BUZ-H | VTS1030524111073100000000000 |
| 4003728210 | 400 mm | Ø10 mm | 1.4404 | BA | VTS10301243210E3100000000000 |
| 4003728211 | 400 mm | Ø10 mm | 1.4404 | BGK | VTS10304243210E3100000000000 |
| 4003728212 | 400 mm | Ø10 mm | 1.4404 | BUZ-H | VTS10305243210E3100000000000 |
| 4003728222 | 400 mm | Ø9 mm | 1.4571 | BA | VTS10301241110E3100000000000 |
| 4003728223 | 400 mm | Ø9 mm | 1.4571 | BGK | VTS10304241110E3100000000000 |
| 4003728224 | 400 mm | Ø9 mm | 1.4571 | BUZ-H |
