TRA-P40
Einsteckthermometer, mehrteilig, geschweißtes Schutzrohr, Form 3
Produkteigenschaften
• Temperaturbereich von -200…+600 °C
• NAMUR Standardthermometer
• Optionaler Kopftransmitter
• Austauschbarer, gefederter mineralisolierter
Widerstandsthermometer-Einsatz
• Werkstoff des Schutzrohres 1.4571
• Standardlängen
Applikationen
Für Temperaturmessungen von Gasen und Flüssigkeiten in Rohren oder
Tanks mit mäßigem Druck und mäßiger Durchflussrate. Verjüngte Spitze
nach NAMUR. Zur Montage mit gasdichter Klemmverschraubung.
Siehe Abschnitt „Zubehör“.
.
Technische Daten
| Anschlusskopf | |
| Varianten | BUZ-H |
| Kabelverschraubung/ -führung mit Gewinde | M20 x 1,5 mm |
| Sensorelement | |
| Messwertaufnehmer | 1x Pt100, gewickelt |
| Schaltungsart | 3-Leiter |
| Toleranzklasse | Klasse A gem. IEC 60751 |
| Einsatzausführung | Austauschbarer, gefederter, mineralisolierter Messeinsatz |
| Anschlussart | Keramik-Klemmsockel oder Temperaturtransmitter |
| Schutzrohr | |
| Prozessanschluss | Einsteckbar |

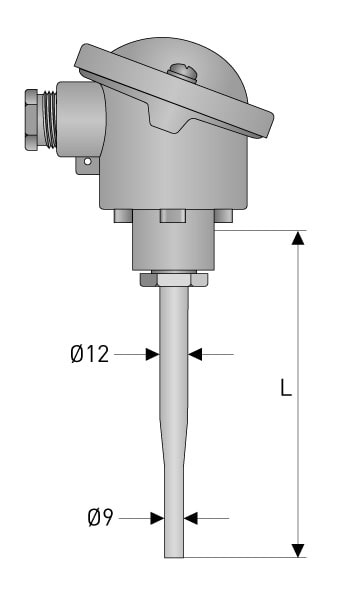

| Durchmesser | Ø12 verjüngt auf Ø9 mm |
| Werkstoff | 1.4571/316Ti |
| Eintauchlänge | 305, 365, 425 mm |
Dokumente
Produkt
| Bestellnummer | Eintauchlänge* | Durchmesser | Werkstoff | Anschlusskopf | Artikel-Nr. |
| 4003845301 | 305 mm | Ø12/Ø9 mm | 1.4571 | BUZ-H | VTS4010524140063100000000000 |
| 4003845302 | 365 mm | Ø12/Ø9 mm | 1.4571 | BUZ-H | VTS4010524140083100000000000 |
| 4003845303 | 425 mm | Ø12/Ø9 mm | 1.4571 | BUZ-H | VTS40105241400A3100000000000 |
* Eintauchlänge einschließlich 23 mm Anschluss in Anschlusskopf.
