TRA-P14
Thermometer ohne Schutzrohr
Produkteigenschaften
• Temperaturbereich von -200…+600 °C
• Verschiedene Köpfe verfügbar, bis IP67
• Optionaler Kopftransmitter
• Austauschbarer, gefederter mineralisolierter
Widerstandsthermometer-Einsatz
• Werkstoff der Einsatzummantelung: Edelstahl
• Standardlängen
Applikationen
Für Temperaturmessungen von Gasen und Flüssigkeiten in Rohren
oder Tanks mit niedrigem Druck und niedriger Durchflussrate. Zur
Montage mit Klemmverschraubung entweder direkt in den Prozess
oder das Schutzrohr. Siehe Abschnitt „Zubehör“.
Technische Daten
| Anschlusskopf | |
| Varianten | BA, BGK, BUZ-H, BUZ-T |
| Kabelverschraubung/ -führung mit Gewinde |
M20 x 1,5 mm |
| Sensorelement | |
| Messwertaufnehmer | 1x Pt100, gewickelt |
| Schaltungsart | 3-Leiter |
| Toleranzklasse | Klasse A gem. IEC 60751 |
| Einsatzausführung | Austauschbarer, gefederter, mineralisolierter Messeinsatz |
| Anschlussart | Keramik-Klemmsockel oder Temperaturtransmitter |

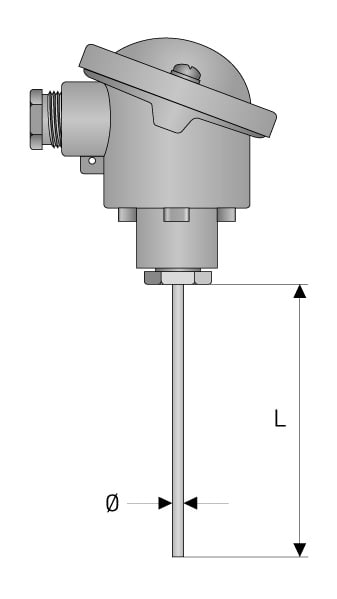

| Maße und Werkstoffe | |
| Prozessanschluss | Einsteckbar |
| Durchmesser | Ø6 mm |
| Werkstoff | Edelstahl |
| Eintauchlänge | 100, 160, 250, 270, 400 mm |
Dokumente
Produkt
| Bestellnummer | Eintauchlänge | Durchmesser | Werkstoff | Anschlusskopf | Artikel-Nr. |
| 4003595901 | 100 mm | Ø6 mm | Edelstahl | BA | VTS10L0124000020100000000000 |
| 4003595910 | 100 mm | Ø6 mm | Edelstahl | BGK | VTS10L0424000020100000000000 |
| 4003595914 | 100 mm | Ø6 mm | Edelstahl | BUZ-H | VTS10L0524000020100000000000 |
| 4003595905 | 100 mm | Ø6 mm | Edelstahl | BUZ-T | VTS10L0324000020100000000000 |
| 4003595902 | 160 mm | Ø6 mm | Edelstahll | BA | VTS10L0124000040100000000000 |
| 4003595911 | 160 mm | Ø6 mm | Edelstahl | BGK | VTS10L0424000040100000000000 |
| 4003595915 | 160 mm | Ø6 mm | Edelstahl | BUZ-H | VTS10L0524000040100000000000 |
| 4003595906 | 160 mm | Ø6 mm | Edelstahl | BUZ-T | VTS10L0324000040100000000000 |
| 4003595909 | 250 mm | Ø6 mm | Edelstahl | BA | VTS10L0124000070100000000000 |
| 4003595912 | 250 mm | Ø6 mm | Edelstahl | BGK | VTS10L0424000070100000000000 |
| 4003595916 | 250 mm | Ø6 mm | Edelstahl | BUZ-H | VTS10L0524000070100000000000 |
| 4003595903 | 270 mm | Ø6 mm | Edelstahl | BA | VTS10L0124000080100000000000 |
| 4003595907 | 270 mm | Ø6 mm | Edelstahl | BUZ-T | VTS10L0424000080100000000000 |
| 4003595904 | 400 mm | Ø6 mm | Edelstahl | BA | VTS10L05240000E0100000000000 |
| 4003595913 | 400 mm | Ø6 mm | Edelstahll | BGK | VTS10L01240000E0100000000000 |
| 4003595917 | 400 mm | Ø6 mm | Edelstahl | BUZ-H | VTS10L04240000E0100000000000 |
| 4003595908 | 400 mm | Ø6 mm | Edelstahl | BUZ-T | VTS10L05240000E0100000000000 |
