TCA-P62
Hochtemperaturthermometer zum Einstecken, mehrteilig,
geschweißtes Schutzrohr, T ≤+1150 °C.
Produkteigenschaften
• Temperaturbereich bis +1150 °C
• Gefederter, MI-Messeinsatz mit Thermoelement Typ K
• Werkstoff des Schutzrohres 1.4767 / Kanthal AF
• Standardlängen
Applikationen
Zur Hochtemperaturmessung in Niederdruckanwendungen bis 1 bar,
in Rohren, Kaminen und Leitungen für Abgas- und Brenngasmessungen.
Zur Montage mit Gleitflansch nach DIN EN 50446 oder mit gasdichter
Klemmverschraubung. Siehe Abschnitt „Zubehör“..
Technische Daten
| Anschlusskopf | |
| Varianten | AA |
| Kabelverschraubung/ -führung mit Gewinde |
M20 x 1,5 mm |
| Sensorelement | |
| Messwertaufnehmer | 1 x Thermoelement Typ K |
| Toleranzklasse | Klasse 1 gem. IEC 60584-2 |
| Ausführung | Austauschbarer, gefederter, mineralisolierter Messeinsatz |
| Anschlussart | Keramik-Klemmsockel |
| Schutzrohr | |
| Prozessanschluss | Einsteckbar, Gleiflansch |

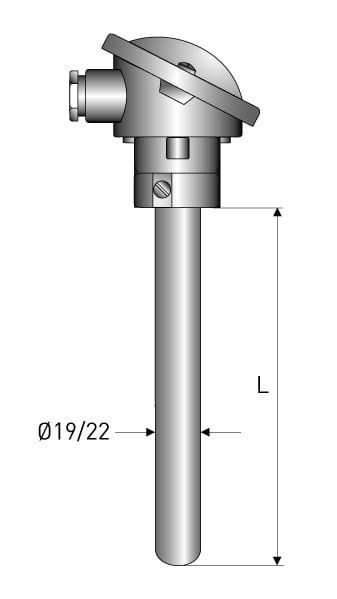

| Durchmesser | Ø22 mm |
| Werkstoff | 1.4767 / Kanthal AF |
| Eintauchlänge | 500, 710, 1000 mm |
Dokumente
Produkt
| Bestell-Nr. | Eintauchlänge | Durchmesser | Werkstoff | Anschlusskopf | Artikel-Nr. |
| 4003851001 | 500 mm | Ø22 mm | 1.4767 | AA | VTC10204BA13004010000000000 |
| 4003851002 | 710 mm | Ø22 mm | 1.4767 | AA | VTC10204BA13005010000000000 |
| 4003851003 | 1000 mm | Ø22 mm | 1.4767 | AA | VTC10204BA13006010000000000 |
