TCA-M70
Mineralisoliertes Kabelthermoelement
Produkteigenschaften
• Temperaturbereich bis +1150 °C
• Sensor mit Ausgleichsleitung
• Flexibles, mineralisoliertes Kabel, Biegeradius 3 x Durchmesser
• Kurze Ansprechzeit
• Typ K Toleranzklasse 1 gem. IEC 60584-2 ist Standard
• Montage mit Spann- oder Klemmverschraubung
• Isolierte Messstelle
Applikationen
Für Hochtemperaturmessungen in Anwendungen mit geringer Durch-
flussrate und entfernt angeordnetem Messumformer. Der Sensor besteht
aus einem flexiblen MI-Kabel und kann daher zur Anpassung an enge Ein-
bauverhältnisse geformt werden. Mit seinem dünnen Durchmesser eignet
sich der Sensor für Anwendungen, die schnelle Ansprechzeiten erfordern.
Technische Daten
| Kabel | |
| Werkstoff | PVC |
| Länge |
3000 mm |
| Sensorelement | |
| Messwertaufnehmer | 1 x Thermoelement Typ K |
| Toleranzklasse | Klasse 1 gem. IEC 60584-2 |
| Anschlussart | Freie Aderenden |

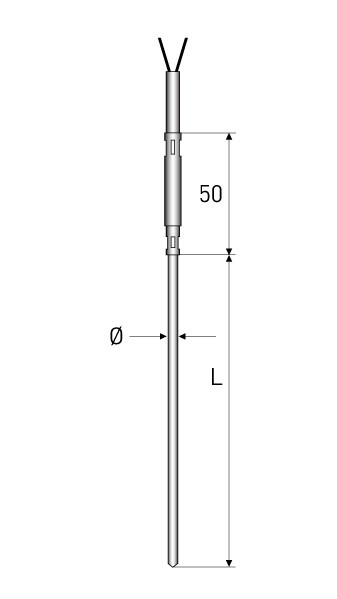

| Maße und Werkstoff | |
| Prozessanschluss | Einsteckbar, Klemmverschraubung |
| Durchmesser | Ø3 oder Ø6 mm |
| Werkstoff | 2.4816 / Inconel ® 600 |
| Eintauchlänge | 500, 1000, 3000 mm |
Dokumente
Produkt
| Bestellnummer | Eintauchlänge | Durchmesser | Werkstoff | Kabellänge | Artikel-Nr. |
| 4003857501 | 500 mm | Ø3 mm | 2.4816 | 3000 mm | VTC2070A2A23005200000000000 |
| 4003857502 | 1000 mm | Ø3 mm | 2.4816 | 3000 mm | VTC2070A2A23015200000000000 |
| 4003857503 | 3000 mm | Ø3 mm | 2.4816 | 3000 mm | VTC2070A2A23055200000000000 |
| 4003857601 | 500 mm | Ø6 mm | 2.4816 | 3000 mm | VTC2070A2A25005200000000000 |
| 4003857602 | 1000 mm | Ø6 mm | 2.4816 | 3000 mm | VTC2070A2A25015200000000000 |
| 4003857603 | 3000 mm | Ø6 mm | 2.4816 | 3000 mm | VTC2070A2A25055200000000000 |
