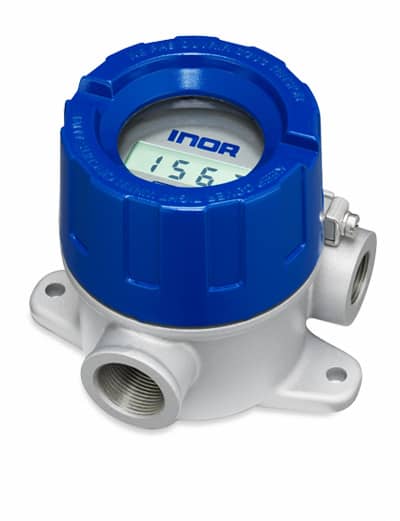

LCD-H30

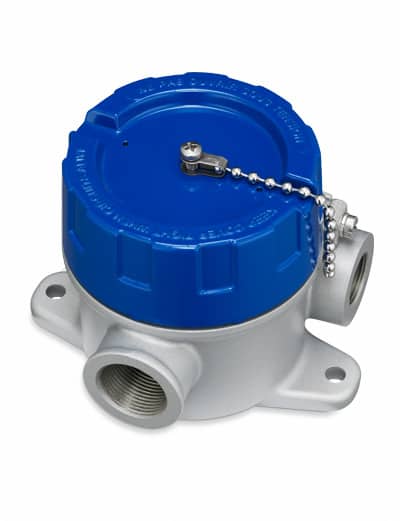

Schleifengespeiste Anzeige im robusten Feld-Gehäuse

LCD-H30 ist eine digitale LCD Anzeige zur direkten Installation in eine 4-20mA Schleife, sie benötigt keine externe Versorgungsspannung. Die Anzeige ist mit einem hohen Kontrast und leicht lesbaren LCD-Ziffern ausgestattet.
Die Skalierung ist einfach, ohne Referenzsignal, über 3 Drucktaster für alle Bereiche zwischen -1999 und 9999 vorzunehmen.

  • Verwendbar mit jedem DIN B-Transmitter oder nur als Anzeige
  • Nur 5 V Spannungsabfall
  • 4 LCD-Ziffern mit hohem Kontrast
  • Inklusive Etiketten für verschiedene physikalische Einheiten
  • Typische Genauigkeit von 0,05% erlaubt eine präzise Auslesegenauigkeit
  • HART-Transparent
  • Gebaut für Umgebungstemperaturen von -25…+70°C / -13…+158°F
  • Gehäuse in einer robusten IP68 Ausführung
  • Displayausrichtung um 90° änderbar
  • Zwei voreingestellte Versionen

Technische Daten

AnzeigeLCD
Eingang Strom4-20 mA
Maximalstrom30 mA
Minimalstrom für Betrieb~3,5 mA
Spannungsabfall~5 V
Anzeigenbereich-1999 bis 9999
Ziffernhöhe8,89 mm
Schutzartbis IP68
Typische Genauigkeit0,05 % FS ±1 Ziffer
Umgebungstemperatur-20 bis +70 °C
MaterialAluminum oder Edelstahl
Abmessungen109 x 125 x 105 mm
