IsoPAQ-80S
Hochleistungs-Trennverstärker für unipolare und bipolare Shuntspannungen mit einstellbarer Signalumschaltung und Nullpunkt-/Messspannen-Einstellung
Der Trennverstärker IsoPAQ-80S wird für die Trennung und Wandlung von unipolaren und bipolaren Shuntspannungen zu Standard mA-/V-Signalen mit höchster Sicherheit und Präzision verwendet.
Dank seiner einstellbaren Signalumschaltung, der selektierbaren Bandbreite und dem Universalnetzteil ist der IsoPAQ-80S ein vielseitig einsetzbarer Trennverstärker für anspruchsvolle Potentialtrennungen.
Über die Nullpunkt- und Messspannenjustierung ist ein Feinabgleich der Messbereiche möglich.
Die hohe Zuverlässigkeit und die sichere Trennung sind weitere Merkmale für einen sicheren Betrieb.
- Einstellbare Signalumschaltung
Eingangsbereiche in mV und Ausgangsbereiche in mA oder V können in 144 Kombinationsschritten über DIP-Schalter eingestellt werden - Nullpunkt- / Messspannen-Einstellung
Erlaubt eine zusätzliche Feinabstimmung der Messschleife - Hohe Grenzfrequenz
Grenzfrequenz > 10 kHz umschaltbar auf 30 Hz - Sichere Trennung
Die Konstruktion und die hohe Prüfspannung (4 kV) gewährleisten einen sicheren Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - Hohe Genauigkeit
Geringe Verfälschung der Messsignale - Universalnetzteil für 20-253 VAC/DC

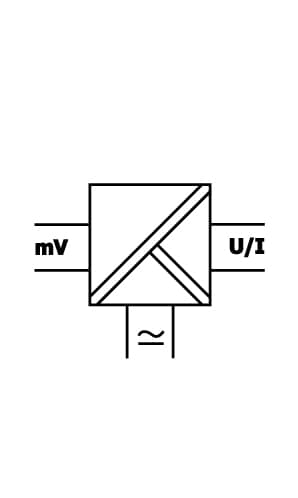

Weltweit an beliebigen Versorgungsnetzen einsetzbar - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - Komfortable DIN-Schienenmontage
Mit 12.5 mm (0.5”) Breite ist eine platzsparende DIN-Schienenmontage
(Hutschiene) möglich - Steckbare Schraubanschlüsse
Einfache Montage und Wartung - Exzellente Zuverlässigkeit
Die verlustarme Stromversorgung gewährleistet eine niedrige Eigenerwärmung und damit eine zuverlässige Langzeitstabilität und hohe Betriebssicherheit
Technische Daten
| Eingangstyp | Aktiv |
| Anzahl Kanäle | 1 Kanal |
| Eingangssignal | ±60 mV to ±500 mV 0…60 mV till 0…500 mV |
| Ausgangssignal | ±10 mA ±20 mA 0(2)…10 mA 0(4)…20 mA ±5 V ±10 V 0(1)…5 V 0(2)…10 V |
| Konfiguration | Nullpunkt- / Messspannen-Einstellung |
| Übertragungsfehler | ±0.1 % vom Endwert |
| Prüfspannung | 4 kV, 50 Hz |
| Arbeitsspannung | 1000 VAC/DC Überspannungskategorie II und Verschmutzungsgrad Klasse 2 gem. EN 61010 Teil 1 |
| Hilfsenergie | 20…253 VAC/DC |
| Schutz gegen gefährliche Körperströme | Sichere Trennung gem. EN 61140 durch verstärkte Isolierung gem. EN 61010 Teil 1 bis zu 600 VAC/DC bei Überspannungskategorie II und Verschmutzungsgrad Klasse 2 zwischen allen Kreisen |
| Grenzfrequenz (-3 dB) | > 10 kHz auf ca. 30 Hz umschaltbar |
| Umgebungstemperatur | 20°C…+70 °C |
| Bipolarer Eingang | Ja |
| Bipolarer Ausgang | Ja |
| Steckbare Schraubanschlüsse | Ja |
| Gehäusebreite | 12,5 mm |
| Einbautiefe | 104 mm |
