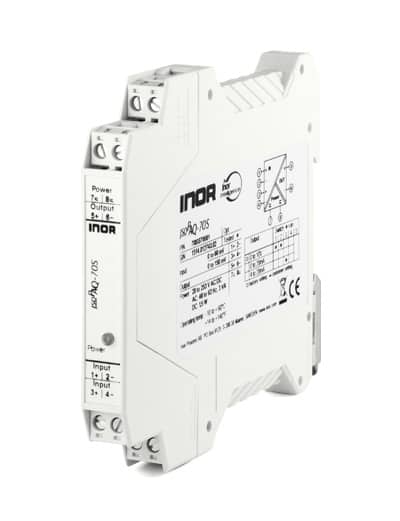

IsoPAQ-70S (nicht mehr verfügbar)
Basis Trennverstärker für unipolare Shuntspannungen mit kalibrierter Signalumschaltung
Der Trennverstärker IsoPAQ-70S wird für die Trennung und Wandlung von unipolaren Shuntspannungen zu Standard mA-/V-Signalen verwendet.
Dank seiner kalibrierten Signalumschaltung und dem Universalnetzteil gewährleistet der IsoPAQ-70S eine exzellente Flexibilität bei sehr geringen Lager- und Installationskosten.
Die hohe Zuverlässigkeit gewährt einen sicheren Betrieb und niedrige Wartungskosten.
- Kalibrierte Signalumschaltung
Eingangsbereiche in mV und Ausgangsbereiche in mA oder V können
über DIP-Schalter, ohne Nachjustierung, eingestellt werden - Universalnetzteil für 20-53 VAC/DC
Weltweit an beliebigen Versorgungsnetzen einsetzbar - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - Komfortable DIN-Schienenmontage
Mit 12.5 mm (0.5”) Breite ist eine platzsparende DIN-Schienenmontage (Hutschiene) möglich - Steckbare Schraubanschlüsse
Einfache Montage und Wartung - Exzellente Zuverlässigkeit
Die verlustarme Stromversorgung gewährleistet eine niedrige Eigenerwärmung und damit eine zuverlässige Langzeitstabilität und hohe Betriebssicherheit
Technische Daten
Eingangstyp | Aktiv |
Anzahl Kanäle | 1 Kanal |
Eingangssignal | 0…60 mV 0…150 mV |
Ausgangssignal | 0…20 mA 4…20 mA 0…10 V |
Konfiguration | Kalibrierte Signalumschaltung |
Übertragungsfehler | ±0.3 % vom Messwert |
Prüfspannung | 2,5 kV, 50 Hz |
Arbeitsspannungen | 600 VAC/DC Überspannungskategorie II und Verschmutzungsgrad Klasse 2 gem. EN 61010 Teil 1 |
Hilfsenergie | 20…253 VAC/DC |
Grenzfrequenz (-3 dB) | ca.1 kHz |
Umgebungstemperatur | 10°C…+60 °C |
Steckbare Schraubanschlüsse | Ja |
Gehäusebreite | 12,5 mm |
Installationstiefe | 104 mm |
