IsoPAQ-30P
Basis-Trennverstärker für unipolare mA/V Signale mit kalibrierter Signalumschaltung
Der Trennverstärker IsoPAQ-30P ist ein kostengünstiger Verstärker, der für die Trennung und Wandlung von 0-20 mA, 4-20 mA und 0-10 V unipolaren Signalen verwendet wird.
Aufgrund der kalibrierten Messbereichsumschaltung der Ein- und Ausgangssignale und dem Universalnetzteil bietet der IsoPAQ-30P einen flexiblen Einsatz mit sehr niedrigen Lager- und Installationskosten. Die hohe Zuverlässigkeit gewährt einen sicheren Betrieb und niedrige
Wartungskosten.
- Kalibrierte Signalumschaltung
Ein- und Ausgangssignal in mA oder V kann einfach per DIP-Schalter,
ohne Nachjustierung, eingestellt werden - Universalnetzteil für 20-253 VAC/DC

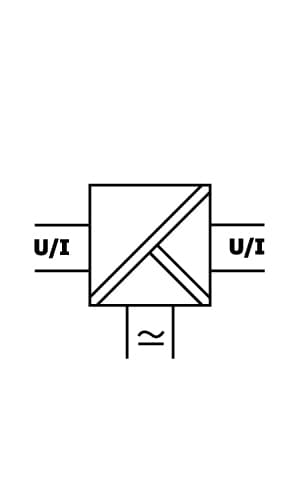

Weltweit an beliebigen Versorgungsnetzen einsetzbar - 3-Port-Trennung
Schutz vor Messfehlern, die durch Erdungsprobleme und Störspannungsverschleppung verursacht werden - Komfortable DIN-Schienenmontage
Mit 12.5 mm (0.5”) Breite ist eine platzsparende DIN-Schienenmontage (Hutschiene) möglich - Steckbare Schraubanschlüsse
Einfache Montage und Wartung - Exzellente Zuverlässigkeit
Die verlustarme Stromversorgung gewährleistet eine niedrige Eigenerwärmung und damit eine zuverlässige Langzeitstabilität und hohe Betriebssicherheit
Technische Daten
| Eingangstyp | Aktiv |
| Anzahl Kanäle | 1 Kanal |
| Eingangssignal | 0…20 mA 4…20 mA 0…10 V |
| Ausgangssignal | 0…20 mA 4…20 mA 0…10 V |
| Konfiguration | Kalibrierte Signalumschaltung |
| Übertragungsfehler | ±0.3 % vom Messwert |
| Prüfspannung | 2,5 kV, 50 Hz |
| Arbeitsspannungen | 600 VAC/DC Überspannungskategorie II und Verschmutzungsgrad Klasse 2 gem. EN 61010 Teil 1 |
| Hilfsenergie | 20…253 VAC/DC |
| Grenzfrequenz (-3dB) | ca. 1 kHz |
| Umgebungstemperatur | Betrieb -10 bis +60 °C (+14 bis +140 °F) Transport und Lagerung -20 bis +80 °C (-4 bis +176 °F) |
| Steckbare Schraubanschlüsse | Ja |
| Gehäusebreite | 12,5 mm |
| Einbautiefe | 104 mm |
